文丘里射流混合法运行过程图介绍

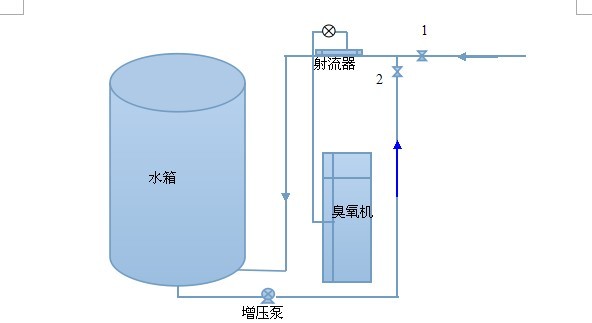

开启阀门1，关闭阀门2。这是一个主管道射流器投加方式。
开启阀门2，关闭阀门1。是一个循环水箱投加臭氧方式，原理同上一题。

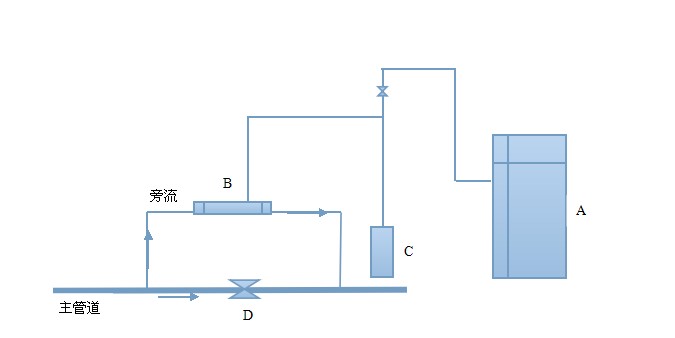

连接部件：
A：臭氧发生器 B：射流器 C：水封箱 （防回水装置）D：控水阀
注：旁流水量控制在主管道水量的15%-25%之间，效果好。机器安装时，需告知臭氧生产商管道的压力有多大。

1.运行过程---文丘里射流混合法是在气腔在高速水流作用下形成负压，吸进气体，高速水流再把气体粉碎，形成微气泡而与水充分接触混合。采用射流法混合臭氧的效率一般为25-40%。
